Eyano : p ezali esika oyo mopepe ekoti na source ya mopepe, a ezali sortie ya mopepe 1, b ezali sortie ya mopepe 2, mpe e ezali port ya échappement.
Valve ya banzela mitano-nzela mibale- ezali na ba ports mibale ya échappement, oyo ekangami respectivement na a mpe b. Ba soupapes minei-nzela mibale-nzela a mpe b ekabolaka port moko ya échappement.

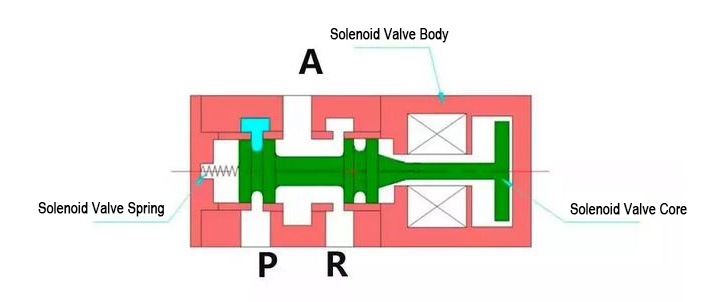

2/3 Mibale-position misato-nzelavalve solenoïde oyo ezali na katistructure (contrôle électrique moko, type direct-acting)
Noyau ya soupape solenoïde ezali na ba positions mibale mpe ba interfaces misato ya nzela ya mopepe, ndenge elakisami na figure 1. Port P ezali interface ya source ya mopepe, Port A ezali interface oyo ememaka na actionneur pneumatique, mpe Port R ezali port ya échappement.
2/3 Structure ya solenoïde ya position mibale-position misato-nzela (contrôle électrique unique, type direct-acting)

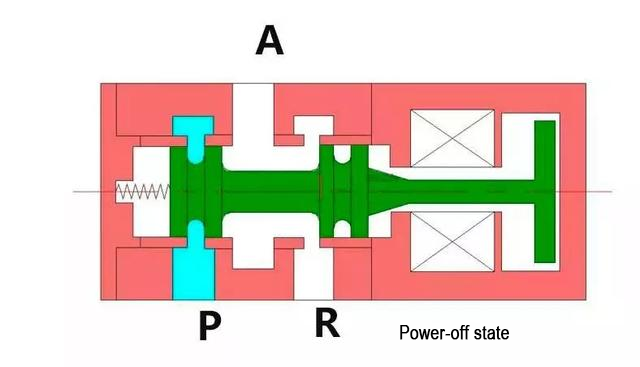

Etat ya liboso (power-off): Na esika oyo, valve ya solenoïde ebungisaka puissance, noyau ya soupape ezali na côté droit, port A ezali ndenge moko na port R, cylindre ezali na état ya échappement, mpe port P ekangami.
2/3 Structure ya solenoïde ya position mibale-position misato-nzela (contrôle électrique unique, type direct-acting)

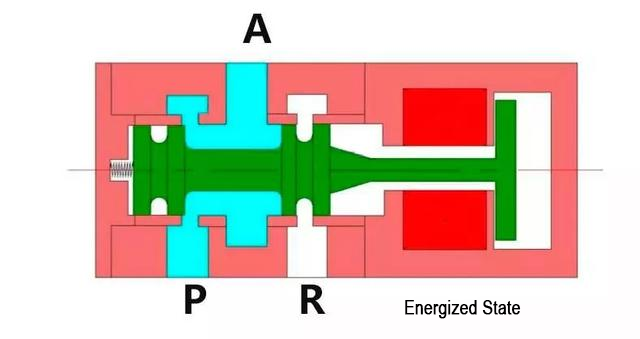

Ezalela ya mosala (ezali na nguya): Na esika oyo, valve ya solenoïde efungolami, mpe noyau ya valve ebendamaka na gauche na nguya ya électromagnétique. Port P esololaka na port A, mpe source ya mopepe elongwaka na port A kino na cylindre. Port R ekangami. Soki nguya ebungi, noyau ya soupape ekozonga na état ya ebandeli, ndenge elakisami na figure 2 na se ya action ya ressort

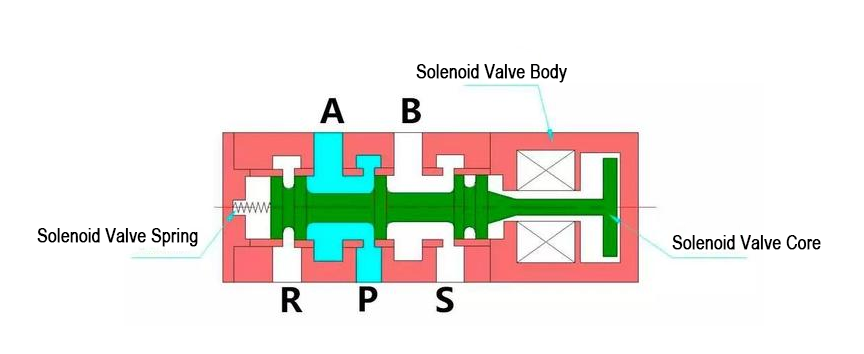

2/5 mibale-position mitano-nzela ya solenoïde ya soupape structure (contrôle électrique unique, direct-type d'acting)
Noyau ya valve solenoïde ezali na ba positions mibale mpe ba interfaces mitano ya nzela ya mopepe. Port P ezali interface ya source ya mopepe, A na B ezali ba interfaces oyo ememaka na actionneur pneumatique, mpe R na S ezali ba ports ya échappement
2/5 mibale-position mitano-nzela ya solenoïde ya soupape structure (contrôle électrique unique, direct-type d'acting)

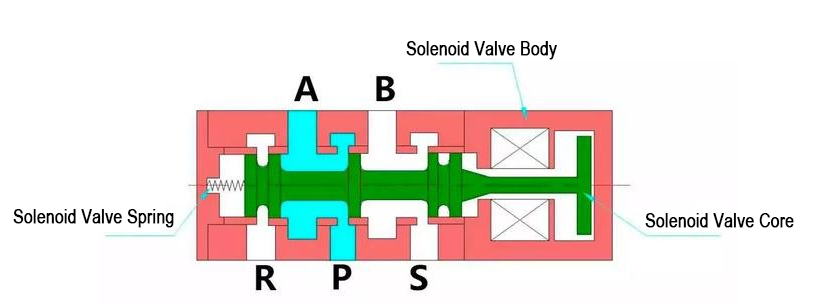

Etat ya ebandeli (power-off): Na esika oyo, valve ya solenoïde ebungisaka puissance. Noyau ya valve ezali na ngambo ya droite. Port P ekangami na port A, mpe source ya mopepe ekoti na chambre ya mopepe na ngambo moko ya cylindre na nzela ya port A. Port B ekangami na Port S, mpe ngambo mosusu ya cylindre oyo ekangami na Port B ezali na état ya échappement. Port R ekangami.
2/5 mibale-position mitano-nzela ya solenoïde ya soupape structure (contrôle électrique unique, direct-type d'acting)

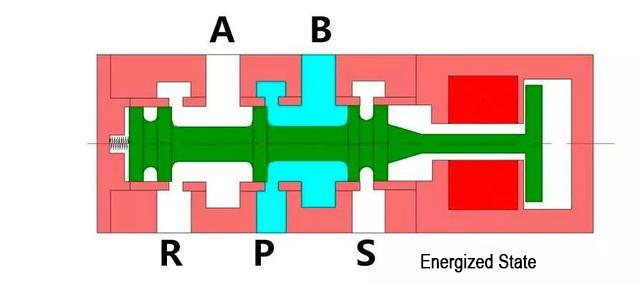

Etat ya mosala (ezali na nguya): Na tango oyo, valve ya solenoïde ezali kopela. Na nsé ya action ya force électromagnétique, noyau ya valve ebendamaka na côté gauche. Port P esololaka na port B, mpe source ya mopepe ekoti na chambre ya mopepe na ngambo mosusu ya cylindre na nzela ya port B. Port A esololaka na port R. Mopanzi ya cylindre oyo esololaka na port A ezali na état ya échappement, mpe Port S ekangami. Soki nguya ebungaki, noyau ya soupape ekozonga na état ya ebandeli ndenge elakisami na figure 5 na se ya action ya force ya ressort.

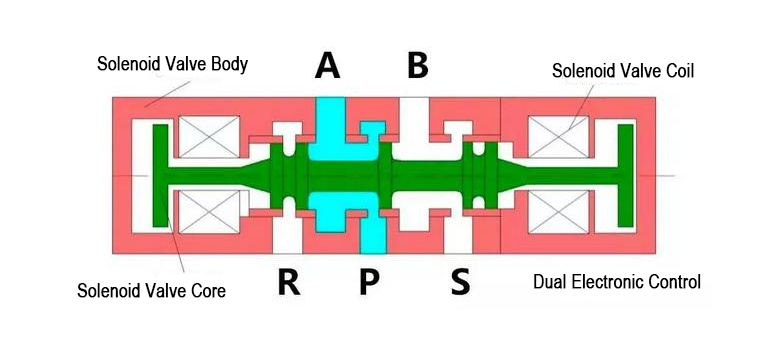

2/5 mibale-position mitano-nzela structure ya solenoïde ya solenoïde (contrôle électrique double, direct-type d'acting)
Etat ya ebandeli: Na tango oyo, valve solenoïde ezali na courant te. Noyau ya soupape ezali na ngambo nyonso mibale (ndenge elakisami na diagramme oyo, ezali na ngambo ya mobali). Port P ekangami na Port A, mpe source ya mopepe ekoti na chambre ya mopepe na ngambo moko ya cylindre na nzela ya Port A. Port B ekangami na Port S, mpe ngambo ya cylindre oyo ekangami na Port B ezali na état ya échappement. Port R ekangami.
